Beleuchtung von Werkstätten, Hallen und Lagern

In grossflächigen Räumen wie Werkhallen, Hallen, Lagern, Garagen oder einfachen Verkaufsflächen werden meist Decken- oder Pendelleuchten eingesetzt.

Je nach Anwendung sind die Leuchten freistrahlend, mit einer Kunststoffabdeckung geschützt oder mit einem einfachen Reflektor versehen. Bis vor kurzem waren diese Leuchten meist mit Leuchtstoffröhren bestückt.

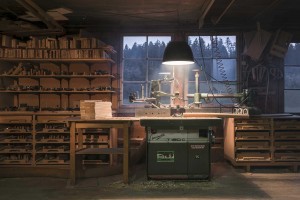

Zwei Arbeitswerkstätten in der Schreinerei.

DREI TYPEN VON DECKENLEUCHTEN MIT LICHTVERTEILKURVEN

Deckenleuchte freistrahlend

Geschlossene Deckenleuchte

Deckenleuchte mit Reflektor

Die Erneuerung der vorhandenen Beleuchtung durch eine LED-Lösung kann bis zu 50 Prozent der Energiekosten sparen. Dabei sind zwei Vorgehensweisen zu unterscheiden:

ERSATZ DER LEUCHTMITTEL
Die Leuchtstoffröhren werden durch LED-Röhren ersetzt, die in dieselben Sockel passen wie die herkömmlichen Röhren (Typ «G13» für die Röhren mit 26 mm Durchmesser und Typ «G5» für Röhren mit 16 mm Durchmesser). Bei alten Leuchten mit konventionellen Vorschaltgeräten muss neben der Lampe zusätzlich der Starter ersetzt werden. Bei Leuchten mit elektronischen Vorschaltgeräten muss in einigen Fällen das Vorschaltgerät ersetzt werden. Hier ist eine fachmännische Beratung notwendig. LED-Röhren haben gegenüber den herkömmlichen Leuchtstofflampen etwa die halbe Anschlussleistung (z.B. 25 statt 58 Watt) und strahlen in der Regel nur in den unteren Halbraum, so dass das unnötige Licht gegen die Decke entfällt.

ERSATZ DER LEUCHTEN
Die gesamte Leuchte wird entfernt und an gleicher Stelle eine komplette LED-Leuchte mit fest verbauten LEDs installiert. Gegenüber dem Leuchtmittelersatz durch LED-Röhren hat diese Variante den Vorteil, dass sie technisch besser abgestimmt und konstruktiv stabiler ist., was weniger Unterhaltungsaufwand bedeutet. Die Kosten einer neuen LED-Leuchte sind höher als der Ersatz durch LED-Röhren, auf lange Sicht ist diese Lösung jedoch wirtschaftlicher.

ANORDNUNG DER LEUCHTEN IM RAUM
Die Leuchten werden meist in einem symmetrischen Raster mit gleichen Abständen an der Decke montiert. Dadurch wird eine relativ gleichmässige Verteilung der Beleuchtungsstärke über den ganzen Raum erzeugt (siehe Grundriss mit Isolux-Kurven). Gegen die Wände hin fällt die Beleuchtungsstärke etwas ab. Je nach Positionierung von Regalen oder Werkmaschinen am Boden kann eine Verschattung auftreten, so dass zusätzliche Arbeitsplatz- oder Regalleuchten installiert werden müssen.

GRUNDRISS EINER WERKSTATT MIT LEUCHTEN UND ISOLUX-KURVEN

Für eine mittlere Beleuchtungsstärke von 350 Lux benötigt man in einem 100 m² grossen und drei Meter hohen Raum neun effiziente LED-Leuchten à 50 Watt (bzw. 5000 Lumen). Das entspricht einer installierten Leistung von rund 4,5 W/m². Bei einer tieferen Beleuchtungsstärke sinkt die Anschlussleistung proportional.
